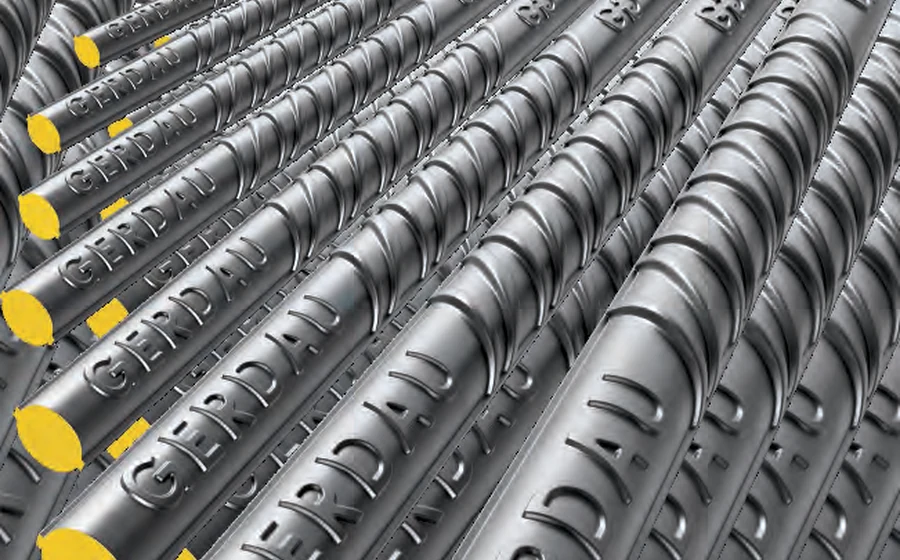

Vergalhões
Veja massa, diâmetro e limite de escoamento entre bitolas CA-25, CA-50, CA-60 e o vergalhão de alta resistência GG-70
| Produto | Categoria | Diâmetro nominal | Massa nominal | Limite de escoamento |
|---|---|---|---|---|
| Vergalhão CA-25 Ø6,3 mm | CA-25 | 6,3 mm | 0,245 kg/m | 250 MPa |
| Vergalhão CA-25 Ø8,0 mm | CA-25 | 8,0 mm | 0,395 kg/m | 250 MPa |
| Vergalhão CA-25 Ø10,0 mm | CA-25 | 10,0 mm | 0,617 kg/m | 250 MPa |
| Vergalhão CA-25 Ø12,5 mm | CA-25 | 12,5 mm | 0,963 kg/m | 250 MPa |
| Vergalhão CA-25 Ø16,0 mm | CA-25 | 16,0 mm | 1,578 kg/m | 250 MPa |
| Vergalhão CA-25 Ø20,0 mm | CA-25 | 20,0 mm | 2,466 kg/m | 250 MPa |
| Vergalhão CA-25 Ø25,0 mm | CA-25 | 25,0 mm | 3,853 kg/m | 250 MPa |
| Vergalhão CA-25 Ø32,0 mm | CA-25 | 32,0 mm | 6,313 kg/m | 250 MPa |
| Vergalhão CA-60 Ø4,2 mm | CA-60 | 4,2 mm | 0,109 kg/m | 600 MPa |
| Vergalhão CA-60 Ø5,0 mm | CA-60 | 5,0 mm | 0,154 kg/m | 600 MPa |
| Vergalhão CA-60 Ø6,0 mm | CA-60 | 6,0 mm | 0,222 kg/m | 600 MPa |
| Vergalhão CA-60 Ø7,0 mm | CA-60 | 7,0 mm | 0,302 kg/m | 600 MPa |
| Vergalhão CA-60 Ø8,0 mm | CA-60 | 8,0 mm | 0,395 kg/m | 600 MPa |
| Vergalhão CA-60 Ø9,5 mm | CA-60 | 9,5 mm | 0,558 kg/m | 600 MPa |
| Vergalhão CA-50 Ø6,3 mm | CA-50 | 6,3 mm | 0,245 kg/m | 500 MPa |
| Vergalhão CA-50 Ø8,0 mm | CA-50 | 8,0 mm | 0,395 kg/m | 500 MPa |
| Vergalhão CA-50 Ø10,0 mm | CA-50 | 10,0 mm | 0,617 kg/m | 500 MPa |
| Vergalhão CA-50 Ø12,5 mm | CA-50 | 12,5 mm | 0,963 kg/m | 500 MPa |
| Vergalhão CA-50 Ø16,0 mm | CA-50 | 16,0 mm | 1,578 kg/m | 500 MPa |
| Vergalhão CA-50 Ø20,0 mm | CA-50 | 20,0 mm | 2,466 kg/m | 500 MPa |
| Vergalhão CA-50 Ø25,0 mm | CA-50 | 25,0 mm | 3,853 kg/m | 500 MPa |
| Vergalhão CA-50 Ø32,0 mm | CA-50 | 32,0 mm | 6,313 kg/m | 500 MPa |
| Vergalhão CA-50 Ø40,0 mm | CA-50 | 40,0 mm | 9,865 kg/m | 500 MPa |
| Vergalhão GG-70 Ø12,5 mm | GG-70 | 12,5 mm | 0,963 kg/m | 700 MPa |
| Vergalhão GG-70 Ø16,0 mm | GG-70 | 16,0 mm | 1,578 kg/m | 700 MPa |
| Vergalhão GG-70 Ø20,0 mm | GG-70 | 20,0 mm | 2,466 kg/m | 700 MPa |
| Vergalhão GG-70 Ø25,0 mm | GG-70 | 25,0 mm | 3,853 kg/m | 700 MPa |
| Vergalhão GG-70 Ø32,0 mm | GG-70 | 32,0 mm | 6,313 kg/m | 700 MPa |
Sobre o produto
Vergalhão é a barra de aço que arma o concreto: ele resiste à tração que o concreto não resiste. A classe no nome diz o limite de escoamento — CA-25 escoa a 250 MPa e vem lisa, CA-50 a 500 MPa com nervura, CA-60 a 600 MPa, em fio de bitola fina. Barras de 12 metros são o padrão de fornecimento.
A linha vai de Vergalhão CA-25 Ø6,3 mm a Vergalhão GG-70 Ø32,0 mm, 28 medidas ao todo. Fabricação conforme ABNT NBR 7480.
Onde se aplica
Vergalhões atende a serviços diferentes conforme a medida escolhida. Abaixo, onde cada faixa da linha costuma entrar — e o motivo técnico de ela servir ali.
- Estribo e armadura de distribuiçãoAs bitolas finas dobram a frio sem trincar e fecham o estribo no raio que a norma exige.
- Viga, pilar e lajeAs bitolas intermediárias de CA-50 cobrem a armadura longitudinal da estrutura corrente de edifício e casa.
- Fundação, bloco e sapataAs bitolas grossas concentram área de aço onde o espaço de armadura é limitado e o esforço é alto.
- Arranque, espera e ancoragemA nervura do CA-50 desenvolve aderência em comprimento curto, que é o que uma espera precisa.
Como aplicar
A sequência abaixo é a que evita retrabalho em obra. Cada passo traz o erro que ele previne, porque é o erro que explica por que o passo existe.
- Dobre a frio, respeitando o diâmetro de pino mínimo da bitolaDobra em raio menor que o mínimo trinca o aço por dentro; a barra parece boa e rompe abaixo da carga de projeto.
- Nunca aqueça a barra para dobrarO CA-50 e o CA-60 ganham resistência por tratamento; o calor desfaz esse tratamento e a barra volta a ser aço comum sem ninguém perceber.
- Garanta o cobrimento com espaçador na medida do projetoCobrimento é o que protege o aço da carbonatação e do cloreto. Perder 1 cm de cobrimento pode custar décadas de vida útil da peça.
- Emende por traspasse no comprimento calculado, ou por luva onde não houver espaçoTraspasse curto é a falha estrutural mais comum em obra pequena, e a única que o concreto esconde por completo.
- Armazene sobre calços, longe do soloBarra deitada na terra pega ferrugem em placa; ferrugem superficial não condena, ferrugem em lâmina que se solta ao raspar sim.
Como é fornecido
Como Vergalhões é entregue. Onde o número muda de uma opção para outra, a tabela acima traz o de cada uma.
Barra de 12 m exige caminhão e espaço de manobra. Onde não há, o corte e dobra sob medida entrega a ferragem no comprimento de projeto e dispensa a estocagem.
- Barra de 12 metrosÉ o comprimento padrão de fornecimento. A massa por metro da ficha multiplicada por 12 dá o peso de cada barra, que é como o material é faturado.
- Feixe amarrado por bitolaAs barras chegam separadas por bitola. Conferir a marcação no ato da descarga evita descobrir a troca depois de a armadura estar montada.
Por que escolher
Não há alternativa para a função: o concreto armado existe porque o aço faz a tração. O que se decide é a classe e a bitola. CA-50 é o padrão estrutural por combinar resistência e dobrabilidade; CA-60 rende mais em armadura fina, com menos quilos para a mesma área de aço; CA-25, liso, sobrou para casos específicos de dobra severa e peça de transferência.
Onde a armadura é malha regular em piso ou laje, a tela soldada substitui o vergalhão montado com vantagem de tempo — o vergalhão volta a ganhar em peça de geometria irregular e reforço localizado.
