Emendas Mecânicas
Veja peso, diâmetro externo e comprimento entre luvas GG 50, GG 70 e ancoragens
| Produto | Peso unitário | Ø externo | Comprimento |
|---|---|---|---|
| Luva GG 50 16 mm | 0,08 kg | 25 mm | 46 mm |
| Luva GG 50 20 mm | 0,14 kg | 30 mm | 55 mm |
| Luva GG 50 25 mm | 0,33 kg | 40 mm | 68 mm |
| Luva GG 50 32 mm | 0,62 kg | 50 mm | 81 mm |
| Luva GG 50 40 mm | 1,20 kg | 62 mm | 100 mm |
| Luva GG 70 25 mm | 0,33 kg | 40 mm | 68 mm |
| Luva GG 70 32 mm | 0,57 kg | 48 mm | 81 mm |
| Ancoragem 25 mm | 0,44 kg | 60 mm | 20 mm |
| Ancoragem 32 mm | 0,89 kg | 75 mm | 32 mm |
Sobre o produto

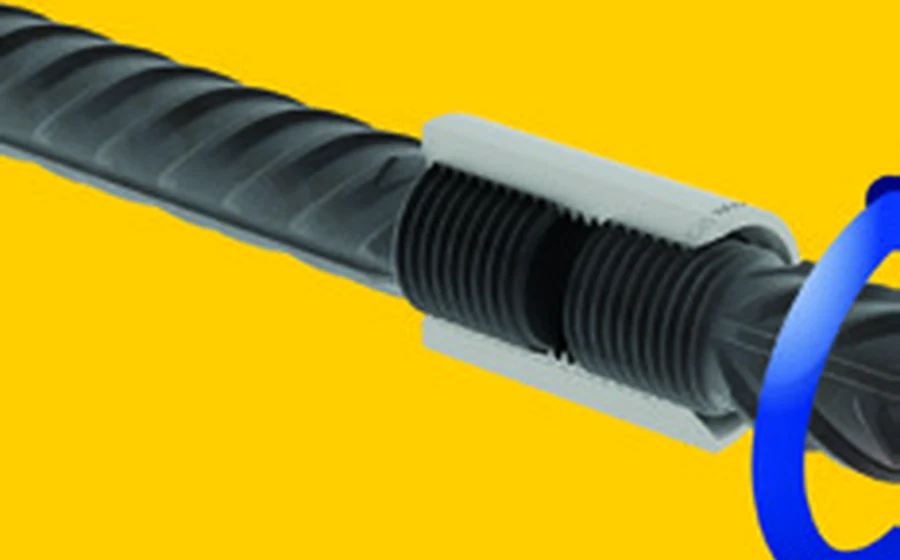

Emenda mecânica é a luva rosqueada que une duas barras de vergalhão topo a topo, transferindo o esforço pela rosca em vez de pelo concreto. Ela substitui o traspasse onde não há comprimento disponível ou onde a densidade de armadura já não deixa passar concreto entre as barras.
A linha vai de Luva GG 50 16 mm a Ancoragem 32 mm, 9 medidas ao todo.
Onde se aplica
Emendas Mecânicas atende a serviços diferentes conforme a medida escolhida. Abaixo, onde cada faixa da linha costuma entrar — e o motivo técnico de ela servir ali.
- Pilar de edifício altoEm pilar com armadura densa, o traspasse dobraria a quantidade de barras na seção de emenda e impediria a passagem do concreto.
- Retomada de concretagem e junta de construçãoA luva permite emendar exatamente na junta, sem deixar espera longa exposta entre etapas.
- Reforço e recuperação estruturalEm peça existente não há como criar comprimento de traspasse; a emenda mecânica resolve no espaço que existe.
- Bitolas grossas de fundaçãoO comprimento de traspasse cresce com a bitola: nas maiores, ele deixa de caber na peça.
Como aplicar
A sequência abaixo é a que evita retrabalho em obra. Cada passo traz o erro que ele previne, porque é o erro que explica por que o passo existe.
- Corte a barra em esquadro, com serra ou policorteCorte torto deixa folga entre os topos, e a folga vira deslocamento sob carga — a emenda passa a trabalhar só na rosca.
- Abra a rosca com o equipamento e o passe corretos para a bitolaRosca fora de especificação reduz a área resistente da barra bem no ponto da emenda, criando a seção mais fraca da peça.
- Rosqueie até a marca de aperto da luva, conferindo o engajamento nos dois ladosLuva rosqueada só de um lado passa despercebida na inspeção visual e é falha total da emenda.
- Escalone as emendas em seções diferentes da peçaTodas as emendas na mesma seção criam um plano de fraqueza — vale para luva tanto quanto para traspasse.
Como é fornecido
Como Emendas Mecânicas é entregue. Onde o número muda de uma opção para outra, a tabela acima traz o de cada uma.
A rosca é aberta em obra com equipamento próprio. Some ao pedido as luvas de reserva do escalonamento das emendas.
- Peça avulsa, por bitolaA luva é vendida por unidade e não se substitui entre bitolas: cada uma serve a uma só. O peso unitário está na ficha.
Por que escolher
A emenda mecânica custa mais por unidade que o traspasse e ganha nos dois lugares em que o traspasse não serve: onde falta comprimento e onde falta espaço. Ela também elimina o consumo de aço da sobreposição, que em bitola grossa é material suficiente para pagar boa parte da diferença.
Em armadura folgada e bitola fina, o traspasse continua mais barato e mais rápido — a luva não se justifica só por ser mais moderna.
