Telas Soldadas Nervuradas

Sobre o produto

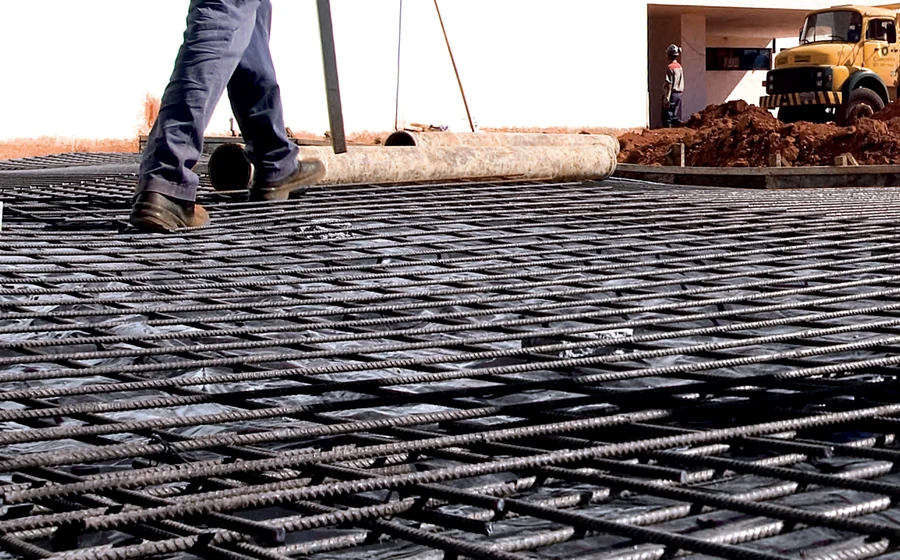

Tela soldada nervurada é uma malha de fios de aço CA-60 cruzados e soldados por caldeamento elétrico em todos os pontos de cruzamento, entregue em painéis de 2,45 × 6,00 m. A nervura na superfície do fio é o que dá aderência ao concreto; a solda em cada nó é o que faz a malha trabalhar como peça única, e não como fios soltos que precisariam ser amarrados um a um.

A linha vai de Tela Q-61 a Tela M-385, 46 medidas ao todo. Fabricação conforme ABNT NBR 7481.

Onde se aplica

Telas Soldadas Nervuradas atende a serviços diferentes conforme a medida escolhida. Abaixo, onde cada faixa da linha costuma entrar — e o motivo técnico de ela servir ali.

• Contrapiso e piso residencialAs séries mais leves controlam a fissuração por retração do concreto, que é o defeito que aparece nos primeiros dias de cura. Não é armadura estrutural: é combate a trinca.
• Laje maciça e laje de pisoSubstitui a armadura positiva montada barra a barra, com espaçamento já garantido pela solda de fábrica — o erro de posicionamento de barra, que muda a altura útil, desaparece.
• Piso industrial e pavimento de concretoAs séries pesadas absorvem carga de empilhadeira e tráfego pesado distribuindo o esforço por área, com área de aço por metro suficiente para dispensar armadura dupla em boa parte dos casos.
• Pré-moldado e elemento de fachadaO painel plano e de dimensão constante casa com fôrma padronizada, e a malha soldada não desloca durante a vibração do concreto.

Como aplicar

A sequência abaixo é a que evita retrabalho em obra. Cada passo traz o erro que ele previne, porque é o erro que explica por que o passo existe.

• Confira a área de aço exigida em projeto antes de escolher a designaçãoTrocar a tela por outra de malha parecida mas área de aço menor é o erro mais caro da obra: a peça fica sem a armadura que o cálculo previu e a falha só aparece em serviço.
• Apoie a tela em espaçadores, nunca em pedra ou pedaço de blocoSem espaçador a tela afunda na concretagem e passa a trabalhar no meio ou no fundo da peça, onde não faz efeito. O cobrimento perdido também abre caminho para corrosão.
• Traspasse os painéis por, no mínimo, duas malhas mais 5 cmEmenda curta rompe antes do aço escoar, e o painel volta a se comportar como dois pedaços independentes justamente na região mais solicitada.
• Amarre os traspasses com arame recozido a cada dois cruzamentosPainel sobreposto e solto escorrega durante o lançamento do concreto e a emenda some sem ninguém ver.
• Caminhe sobre passarela, não sobre a malhaPisar direto entorta o fio entre os nós e reduz a altura útil no ponto pisado — o efeito é local, mas é onde a fissura vai começar.

Como é fornecido

Como Telas Soldadas Nervuradas é entregue. Onde o número muda de uma opção para outra, a tabela acima traz o de cada uma.

Painel de 6 metros não entra em rua estreita nem sobe escada. Onde o acesso é apertado, a Malha POP resolve a mesma função em painel de 2,00 × 3,00 m.

• Painel de 2,45 × 6,00 mÉ a dimensão padrão da linha. O peso por painel está na ficha de cada designação — é ele que decide se a descarga é manual ou precisa de equipamento.
• Amarrado de painéisOs painéis viajam empilhados e amarrados. Peça a descarga com a pilha inteira: separar painel a painel no caminhão dobra o tempo de entrega.

Por que escolher

Uma tela soldada substitui a armadura montada em obra com ganho nos três lados: o espaçamento vem garantido de fábrica, o tempo de montagem cai para uma fração do que leva amarrar barra a barra, e a perda de material some porque o painel chega na dimensão certa. Em piso e laje, que é onde ela entra, o custo por metro quadrado montado costuma ficar abaixo do da armadura convencional mesmo quando o quilo do aço é mais caro.

Armadura montada barra a barra ainda ganha em peça de geometria irregular, em reforço localizado e onde o projeto pede bitolas diferentes nas duas direções fora das combinações de tabela — nesses casos a tela obriga a recortes que jogam fora aço bom.
